案例分享｜水浸超聲掃描設備安裝環境近場、遠場擾動振動檢測試驗
發布時間：2022-05-07
瀏覽量：
水浸超聲掃描設備作為精密檢測儀器，對所在環境振動控制要求較高，某航空發動機制造公司為保證設備能夠在運行狀態下避免外界環境因素對設備的影響，在安裝設備前對水浸超聲掃描設備現場整體環境進行振動檢測以及振動源尋找，及時解決隱藏問題，保障后續設備運行性能。
? GB 51076-2015 《電子工業防微振工程技術規范》
? GB/T 14125-2008《機械振動與沖擊 振動與沖擊對建筑物內敏感設備影響的測量和評價》
? 《標準：Generic Vibrations--設備振動通用標準》
? 《設備基礎要求》（用戶方提供）

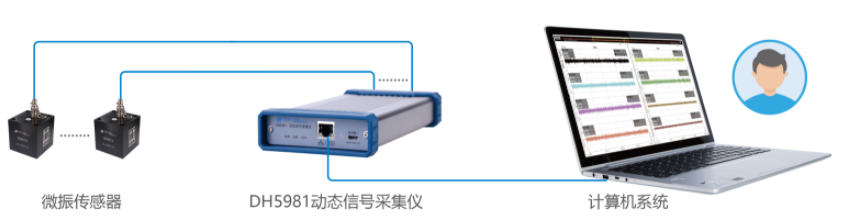

水浸超聲掃描設備的安裝環境振動要求為不大于0.1mm/s（rms），對環境振動控制要求較高，屬于微振信號，對于微振信號的采集，傳感器的低頻響應能力和測試系統的低噪聲高信噪比就顯得尤為重要。
為保證試驗結果的完整性，分別進行了多個工況的數據采集，涵蓋背景環境振動、輔助設備運行下環境振動、叉車運行過程中環境振動、不通過噸位車輛運行過程中環境振動，以此評價近場和遠場擾動對水浸超聲檢測系統振動環境影響。部分典型數據波形如下所示。
無干擾工況下環境背景振動時域數據
無干擾工況下環境背景振動頻域數據
17噸客車通過時振動時域數據
17噸客車通過時振動頻域數據

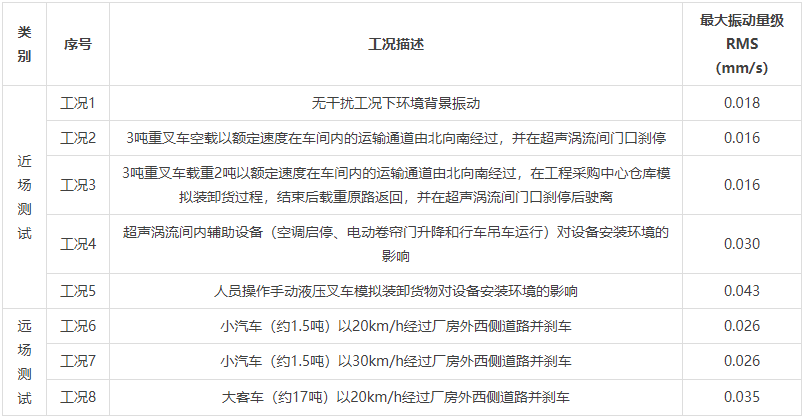

各工況檢測數據如下：
在遠場西側道路，17噸客車通過時，產生了較大的瞬時振動信號。因此建議對該道路進行修繕平整，同時避免大重載車輛通過或者選擇降速通過。
隨著精密加工設備（數控中心、機床等）、精密檢測設備（三坐標測量機、一級天平等）與精密實驗設備（納米實驗設備、光學實驗設備等）對安裝環境的要求越來越高，評價設備安裝環境是否滿足要求就變得尤為重要。依據《GB 50868-2013建筑工程容許振動標準》中針對各類精密設備對周圍環境的振動限值要求，在條件建設、設備安裝調試以及投產運營中，均可以參考此應用案例進行檢測，以確保外圍環境不會影響到設備的精密性。
