大系統多點接地測試解決方案
發布時間：2020-10-23
瀏覽量：
我們在進行大型結構測試時，如大型船用柴油機的綜合性能測試、大型飛機的整機疲勞測試等，經常會遇到測點分散且物理量種類繁多、現場電氣設備同時運行所帶來的信號干擾、機柜中儀器連接線纜散亂排查困難等種種問題。
我們以大型船用柴油機的測試為例：
大型結構的測點通常會分布于各個部位，采用機架式測試系統需要長距離的信號線才能完成所有測點的連接和測試，這會導致布線繁瑣，接地電勢復雜。
各個傳感器的外殼與各自試件接觸形成多點接地，由于各自試件與數據采集儀所在的接地點之間存在電位差，這就在接地點之間形成了共模電壓UC，從而導致整個測試系統的信號極容易受到干擾，下圖所示。
DH5981采用一根網線即可完成數據通訊、儀器供電與多儀器同步（POE供電、1588同步），不僅連接使用方便，也極大的減少了現場的線纜連接數量，更加有利于儀器的前端布置和系統連接。
同時DH5981采用隔離電源+浮地設計，使得每臺采集儀與所連接的傳感器之間無法形成共模電壓，有效的抑制干擾。

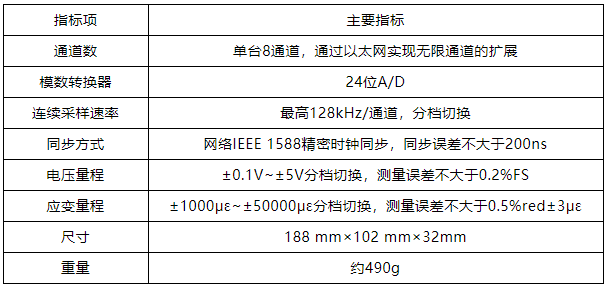

DH5981分布式測試系統主要技術指標
